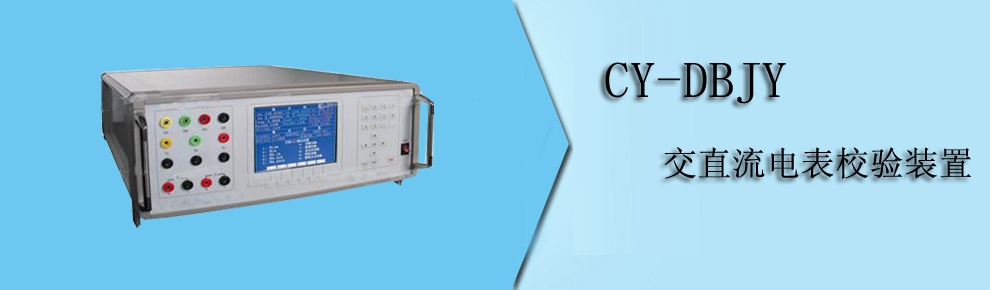

產品概述
本裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG307-2006以及相關國家標準的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術是用數字信號處理（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分也是用DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。顯示器采用6.5英寸TFT彩色液晶屏,圖表字符顯示請晰。
主要功能及特點
-
可自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）、單相交流電能表和三相交流電能表（選項）以及直流電壓、電流表的基本誤差。
-
在測量交流電壓、電流、有功功率時，其準確度為 0.05級 ；由于裝置內設有高于60KHz工作頻率的數字/頻率轉換器（DFC）和多個電流量程，所以在測量電能時的準確度也能保證為0.05級。
-
可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
-
設有 RS-232 接口或USB接口。通過上位機軟件，由 PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
-
設有大容量的非易失性存貯器，可存貯300塊被檢表的檢測原始數據，以供查閱和上傳
主要技術指標
-
工頻交流輸出
-
電壓量程 ：50V、100V、200V、400V、600V，每相最大輸出容量20VA；
-
電流量程 0.2A、1A、2.5A、5A、10A、50A，每相最大輸出容量50VA；
-
電壓、電流調節范圍：0～130%，
-
調節細度：5×10－5；
-
電壓、電流、有功功率及電能準確度：0.05%；
-
無功功率及電能準確度： 0.1%；
-
電流對同名相電壓的相位準確度：0.05°；
-
頻率調節范圍： 45～65Hz，
-
調節細度： 0.001Hz，
-
調定值準確度：0.01Hz；
-
相位調節范圍：0～359.99°， 調節細度0.01°， 調定值準確度 0.05°
-
電壓、電流輸出波形失真度：≤0.3%；
-
電壓、電流及功率輸出穩定度：≤0.01%/60s (峰－峰值)
-
諧波2～31次， 幅度～20%， 相位細度0.01°·N（N為諧波次數）
-
直流輸出
-
電壓量程：75mV、75V、150V、300V、500V、1000V，最大輸出容量 20W；
-
電流量程：0.5A、1A、2.5A、5A、10A、50A，最大輸出容量 20W；
-
電壓、電流調節范圍：0～120%（1000V除外），
-
調節細度： 5×10－5；
-
電壓、電流輸出穩定度：≤0.01%/60s（峰－峰值）；
-
電壓調定值準確度：0.05%；
-
電流調定值準確度：0.1%；
-
75mV輸出（負載≥5Ω）準確度：0.1%。
-
工作電源：單相 220V±10%，50Hz±5%。
-
使用環境：溫度 20℃±10℃，相對濕度 ≤85%RH。
-
體積重量：約536×532×205mm3，25kg。
